、基面要求
　　養(yǎng)護(hù)干燥至少四周以上，含水率不高于6%，
　　平整密實(shí)，無裂縫、空鼓等表面缺陷，

　　如需涂裝的地面處于層，并且地下水位較高，則混凝土底層應(yīng)作防水處理，避免地下水上升形成的蒸汽頂起地坪涂層而引起起泡、起殼等不良現(xiàn)象。

　　二、涂裝工藝
　　1.施工前處理
　　施工前將施工區(qū)域與非施工區(qū)域用紙膠帶隔離出來；
　　在施工現(xiàn)場(chǎng)設(shè)立明確的施工、警示標(biāo)志。
　　2.基面處理：
　　般混凝土基面采用地面磨削機(jī)整體打磨或手工打磨，表面應(yīng)無水泥渣及疏松的附著物；
　　對(duì)于表面光滑、硬度、強(qiáng)度均很好的混凝土或水泥地面采用地面磨削機(jī)整體打磨，使基面形成均勻粗糙面，以利于涂層附著；
　　對(duì)于有輕微油污的基面可采用銑刨機(jī)徹底銑除或用堿液、清洗劑清洗，如油污較嚴(yán)重，則應(yīng)考慮重新澆注混凝土；
　　當(dāng)基面處理結(jié)束后，必須將基層表面清理干凈。
　　3.底涂：
　　對(duì)于疏松、易起砂的混凝土基面，輥涂或噴涂1~2遍環(huán)氧底涂，以達(dá)到混凝土基面表面發(fā)黑、發(fā)暗、均勻成膜為宜；

　　此道工序完成后，檢查無漏涂并且必須在底涂實(shí)干后（夏季4~8小時(shí)，冬季8~12小時(shí)）方可進(jìn)行下道工序。

　　4.砂漿層：
　　采用無溶劑型環(huán)氧中涂調(diào)配1~2倍50-80目和80~100目石英砂，使用普通鏝刀均勻地刮抹在底涂層上；
　　局部的凹坑應(yīng)用砂漿添平；
　　如果砂漿層施工后不平整，應(yīng)該在其實(shí)干后（夏季約6~8小時(shí)，冬季約10~20小時(shí)）進(jìn)行打磨修整；
　　打磨后應(yīng)進(jìn)行必要的清潔、除塵工作；
　　砂漿層施工完畢后必須在其實(shí)干后（夏季8~12小時(shí)，冬季12~24小時(shí)）方可進(jìn)行下道工序。
　　5.封閉層：
　　采用無溶劑環(huán)氧面涂調(diào)配0.5~1倍粉料，使用普通鏝刀均勻地刮抹在膩?zhàn)訉由?，以達(dá)到徹底封閉膩?zhàn)訉俞樋?、毛?xì)孔的作用；
　　封閉層施工后，應(yīng)該在其實(shí)干后（夏季約6~8小時(shí)，冬季約10~20小時(shí)）進(jìn)行打磨修整，將其表面的鏝刀痕、凸起消除；
　　打磨后應(yīng)進(jìn)行必要的清潔、除塵工作；
　　封閉層施工完畢后必須在其實(shí)干后（夏季8~12小時(shí)，冬季12~24小時(shí)）方可進(jìn)行下道工序。
　　6.面涂層：
　　采用無溶劑環(huán)氧自流平面涂，使用2mm鋸齒鏝刀均勻地刮抹在封閉層上；養(yǎng)護(hù)周期為3～7天可以放開使用。
　　施工結(jié)束后應(yīng)封閉現(xiàn)場(chǎng)（關(guān)閉門窗、排風(fēng)口等），嚴(yán)格保護(hù)現(xiàn)場(chǎng)環(huán)境，避免灰塵污染未表干的面涂層，并派人看護(hù)現(xiàn)場(chǎng)。

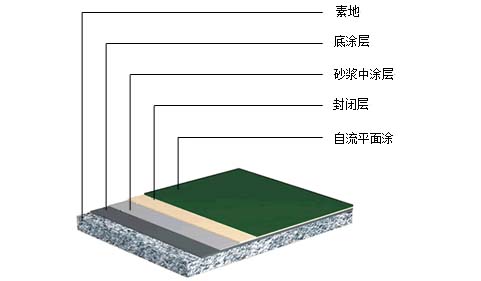

　　三、施工剖面圖

　　四、環(huán)氧樹脂砂漿自流平地坪(技術(shù)指標(biāo))

試 驗(yàn) 項(xiàng) 目		參 數(shù) 指 標(biāo)
干燥時(shí)間 （小時(shí)）	表干h	≤6
	實(shí)干d	≤24
粘接強(qiáng)度，MPa		≥2
邵氏硬度		≥80
耐沖擊性，Kg.cm		50  通過
柔韌性		1mm  通過
耐磨性（700g/500r，失重，g）		≤0.02
抗壓強(qiáng)度，MPa		≥85
拉伸強(qiáng)度, MPa		≥9
流平性，cm		≥5min
耐60%硫酸		56天  允許輕微變色
耐25%氫氧化鈉		35天  無異常
耐5%鹽水		35天  無異常
耐汽油，120#		無變化
