上海同濟(jì)大學(xué)止滑車道防滑地坪

[ 時間：2018-09-25 14:43:33 ]

詳細(xì)信息
聯(lián)系方式
在線留言

　　無震動止滑車道適用于所有有防滑、止滑要求的坡道。無震動止滑車道選用無溶劑低粘度高環(huán)氧樹脂、優(yōu)質(zhì)的改性脂肪胺固化劑、色粉、石英砂（金剛砂）組成。無震動止滑車道具有優(yōu)異的止滑、耐磨、防水、防油、耐壓以及耐候性。
　　施工方法
　　1、基面處理：般需要施工無震動止滑車道的原地面為水泥地面。并確保水泥地面強(qiáng)度不±5㎜，為保證無震動止滑車道與原地面之間的粘接性能。因此在施工前，必須進(jìn)行整體打磨處理，打磨時使用的機(jī)器應(yīng)為自吸塵的打磨機(jī)。打磨處理時應(yīng)注意，如是水泥地面在打磨時應(yīng)將表面的浮漿和突出的顆粒打磨干凈。
　　2、清理：打磨處理完后應(yīng)將地面上的灰塵用掃把或吸塵器清理干凈。

　　3、環(huán)氧樹脂底漆施工：目的：封閉表面的灰塵，使底漆滲透地面。做底漆時表面平滑光亮。底漆按比例將主劑、固化劑混合，充分?jǐn)嚢杈鶆?，在可使用時間滾涂或用鏝刀涂裝，涂裝時要做到薄而均，涂布后有光澤，無光澤處（粗糙之水泥地面）在適當(dāng)時候進(jìn)行補(bǔ)涂。

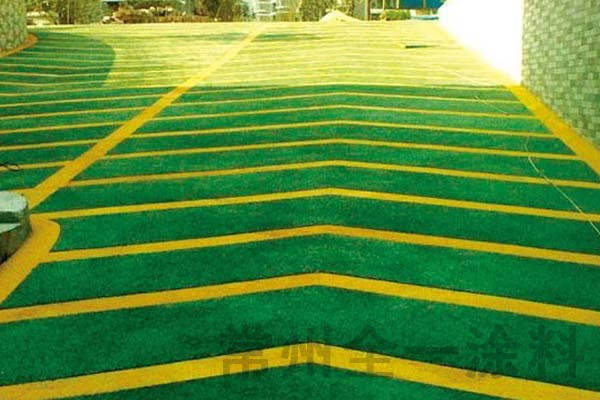

止滑車道

　　4、環(huán)氧樹脂止滑層的施工方法：先將環(huán)氧樹脂主劑攪拌均勻，然后按比例將主劑、固化劑混合，充分?jǐn)嚢杈鶆颉；旌蠒r應(yīng)將固化劑向有主劑的桶中央倒入，避免材料混合不均。攪拌后，加入適量石英砂，充分?jǐn)嚢杈鶆?，倒在地面上，以鏝刀面做層披覆，在披覆的同時應(yīng)將石英砂或金剛砂均勻的撒在已經(jīng)披覆過的地面上。使表面毛糙。施工時，以齒尖除去大泡，并挑去粗粒雜質(zhì)。
　　5、環(huán)氧樹脂無震動黃線層的施工方法：先按照規(guī)定的尺寸在地面上用膠帶紙貼好需施工無震動黃線區(qū)域，再將環(huán)氧樹脂主劑攪拌均勻，然后按比例將主劑、固化劑混合，充分?jǐn)嚢杈鶆??；旌蠒r應(yīng)將固化劑向有主劑的桶中央倒入，避免材料混合不均。攪拌后，加入適量石英砂，充分?jǐn)嚢杈鶆颍乖诘孛嫔?，以鏝刀面做層披覆，在披覆的同時應(yīng)將石英砂或金剛砂均勻的撒在已經(jīng)披覆過的地面上。使表面毛糙。施工時，以齒尖除去大泡，并挑去粗粒雜質(zhì)。
　　6、面漆層施工：先將無震動止滑車道用罩光漆按比例將主劑、固化劑混合，充分?jǐn)嚢杈鶆?。混合時應(yīng)將固化劑向有主劑的桶中央倒入，避免材料混合不均。再用滾筒進(jìn)行整體的滾涂施工。

　　7、保養(yǎng)：無震動止滑車道在施工完后應(yīng)先保養(yǎng)7天，在保養(yǎng)期間不得有水或油

　　施工解剖圖

環(huán)氧樹脂黃線層
環(huán)氧樹脂面漆層
環(huán)氧樹脂止滑層
環(huán)氧砂漿抗壓層
環(huán)氧底漆層
素地

　　技術(shù)指標(biāo)

試驗項目		參數(shù) 指標(biāo)
干燥時間（小時）	表干h	≤4
	實干d	≤24
粘接強(qiáng)度，MPa		≥2
邵氏硬度		≥80
耐沖擊性，Kg.cm		50 通過
耐水性		48h無變化
耐磨性（700g/500r，失重，g）		≤0.02
抗壓強(qiáng)度，MPa		≥70
拉伸強(qiáng)度, MPa		≥7
彎曲強(qiáng)度，MPa		≥6
耐10%氫氧化鈉		56天無變化
耐NaCl，5%		56天無變化
耐汽油，120#		56天無變化
耐潤滑油		56天無變化

相關(guān)產(chǎn)品

熱門資訊
